今宏电子期刊 - 第十九期—01 NX 定义可重用对象



      在我们在建模设计中有很多对象都是类似的，其中只有几个参数不同，比如齿轮、花键、凸台、腔体等等。我们在NX建模时，这些对象若是多次使用，如果每次都需要重做一次，那么就会耗时间、增加工作者的设计疲劳程度、建模效率低等。这个时候我们就可以来使用“定义可重用对象”这个命令来解决这个问题。

     使用定义可重用对象命令，可将模型中常用的特征或对象作为可重用对象模板保存在重用库中。此类对象包括：面、体、特征、2D 截面、全局选择过滤器指定的其他类型、部件。

       下面，我们以退刀槽为例子来讲讲定义可重用对象命令。

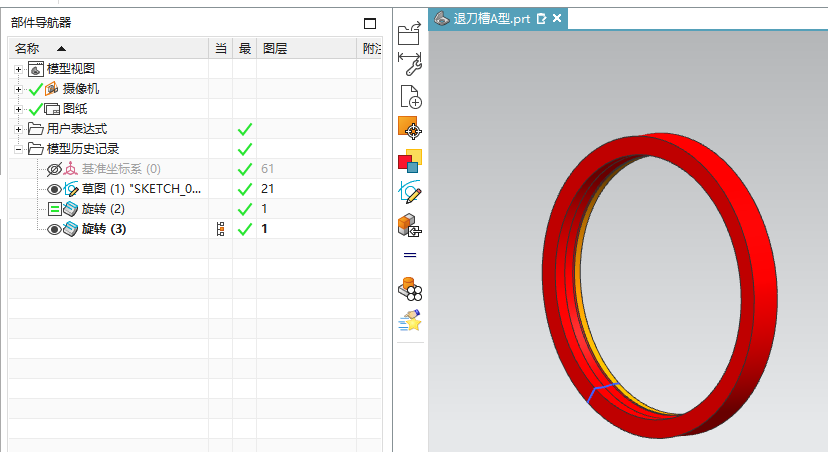

第一步，绘制退刀槽模型

图1 建立退刀槽模型

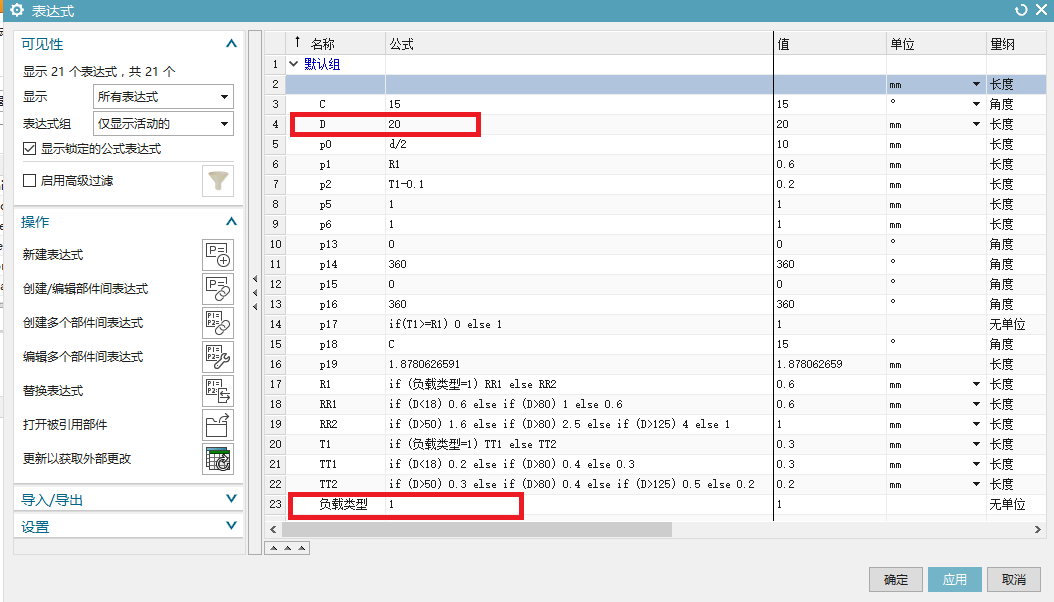

第二步，定义表达式，以便后来调用时改变参数

图2 定义表达式

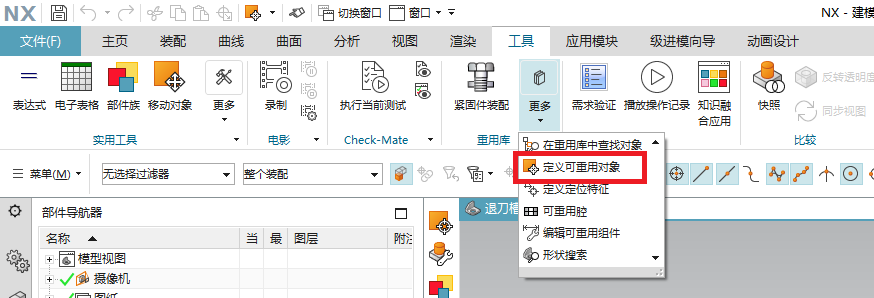

第三步，打开工具——重用库——更多——定义可重用对象

图3 打开定义可重用对象

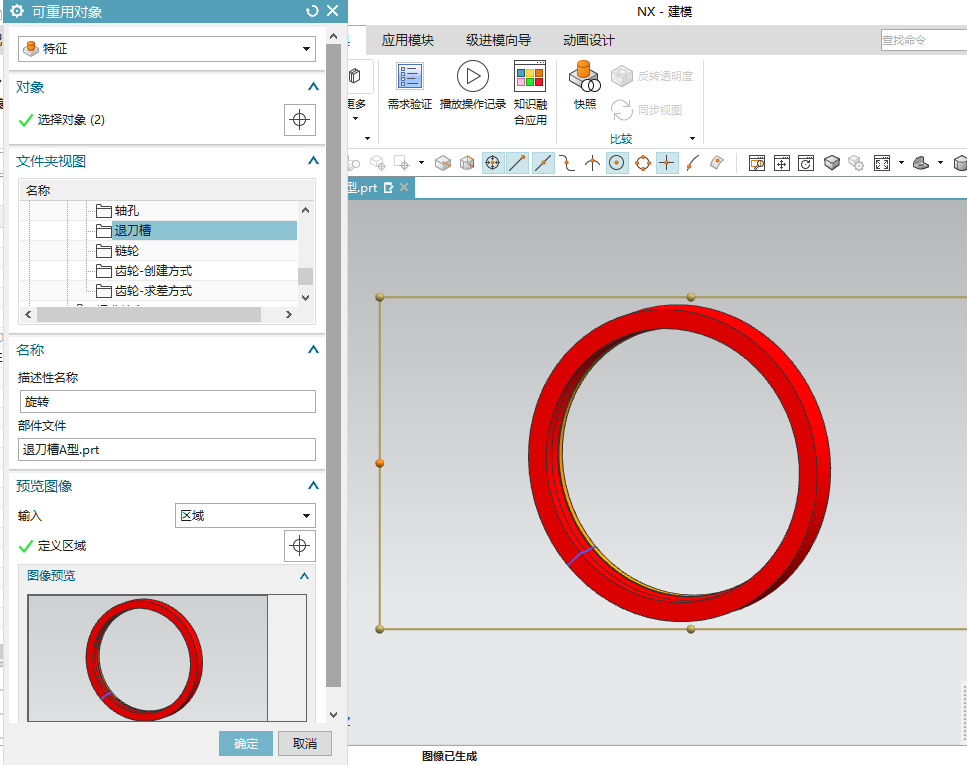

第四步，使用定义可重用对象命令，选择对象、在库中的放置位置、名称、图像等

图4 使用定义可重用对象命令

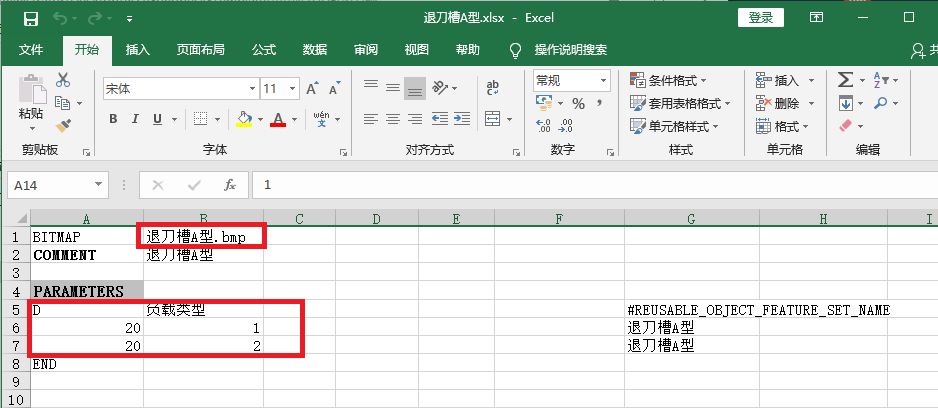

第五步，制作Excel表格，将需要的表达式名称加入表格，也可以根据自己的需要添加图片来说明改变的尺寸

图5 制作Excel表格

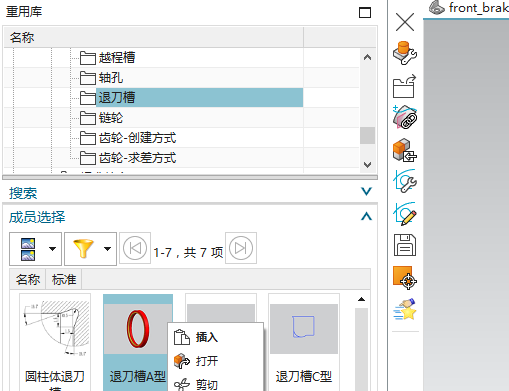

第六步，在重用库中找到我们添加的模型，右击点插入

图6 库中的模型

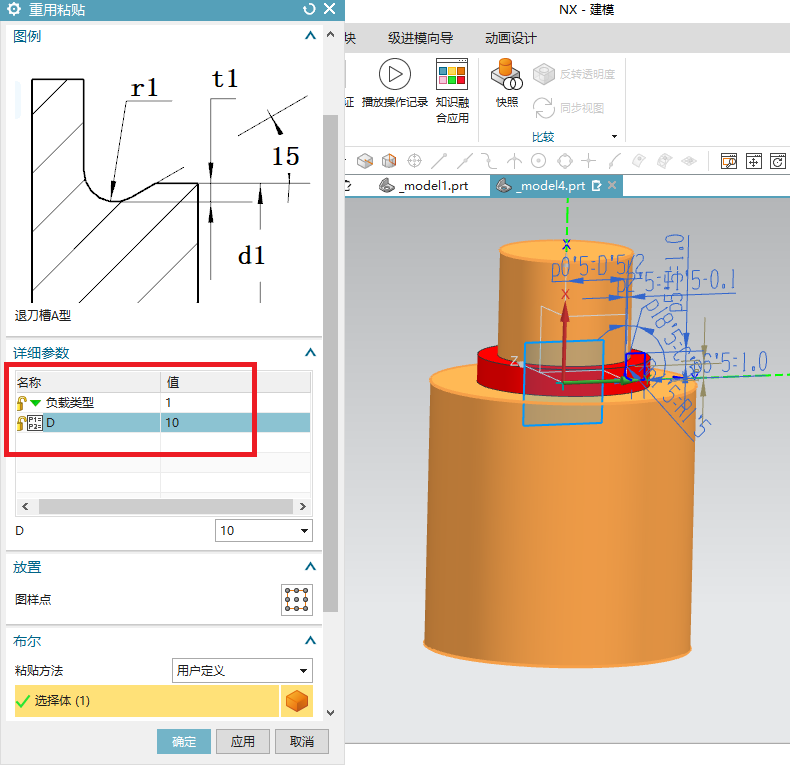

第七步，将退刀槽移动至需要的地方，改变尺寸参数，在布尔中选择体，最后点击确定

图7 使用退刀槽

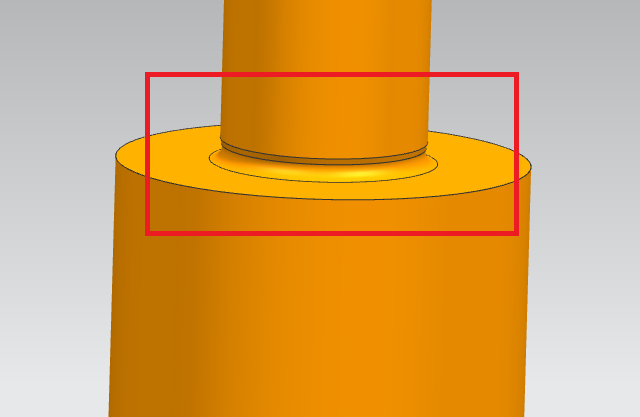

第八步，结果

图8 结果

       完成退刀槽的定制后，再往后模型中需要退刀槽就可以直接在重用库中调用，不需要重新设计啦！
